正答
② （ア）立ち上がり時間／（イ）行き過ぎ時間／（ウ）整定時間
解き方のポイント
計算は不要で、過渡応答の用語の定義を知っているかどうかだけを問う問題です。落とすともったいないので定義を正確に押さえてください。

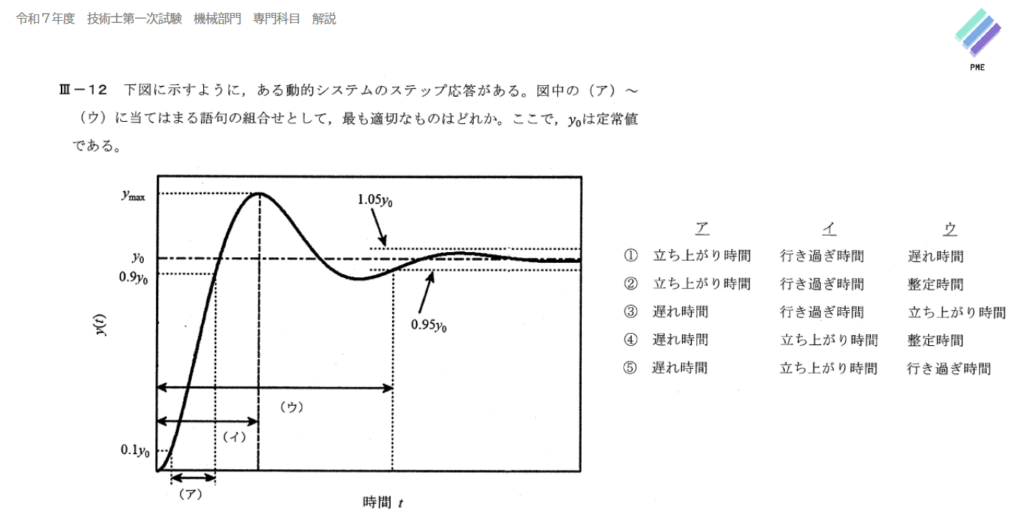

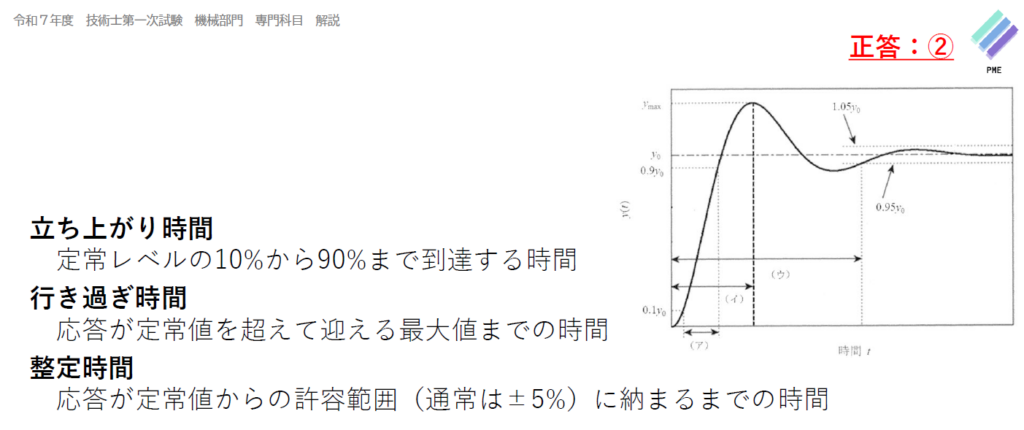

立ち上がり時間は、定常レベルの10％から90％まで到達する時間です。図では0.1y0から0.9y0までの区間、つまり（ア）が該当します。
行き過ぎ時間は、応答が定常値を超えて最大値ymaxを迎えるまでの時間です。図の（イ）です。「オーバーシュートの頂点までの時間」と考えると分かりやすいでしょう。
整定時間は、応答が定常値からの許容範囲（通常は±5％）に納まるまでの時間です。図に0.95y0と1.05y0の線が引かれているのが、まさにこの±5％を示しています。したがって（ウ）です。
図中に1.05y0と0.95y0が明記されていることが、整定時間を指す決定的なヒントになっています。図の情報を読み落とさないでください。
この問題で問われている知識
ステップ応答／立ち上がり時間／行き過ぎ時間（オーバーシュート）／整定時間／過渡応答
